자동 온수기 탱크 용접 라인

이 생산 라인은 온수기 탱크 용접을 위해 특별히 설계된 매우 효율적이고 자동화된 전문 라인입니다. 탱크 압연부터 모든 이음매 및 부속품 용접까지 전체 공정을 포괄하는 다양한 고급 용접 장비 및 프로세스를 통합하여 온수기 제품의 구조적 강도, 밀봉 성능 및 생산 일관성을 보장합니다. 이 라인은 합리적인 레이아웃과 높은 수준의 자동화를 갖추고 있어 현대 온수기 제조의 핵심 구성 요소입니다.

1. 원통형 압연성형

• 핵심 장비: 원통형 롤링 머신

공정 설명: 절단된 직사각형 강판은 고정밀 원통형 압연기를 사용하여 지정된 직경의 원통형 모양으로 자동으로 압연됩니다-. 이는 실린더의 진원도와 맞대기 조인트의 품질을 보장하여 후속 용접의 기초를 마련합니다.

2. 원통형 쉘의 종 방향 심 용접

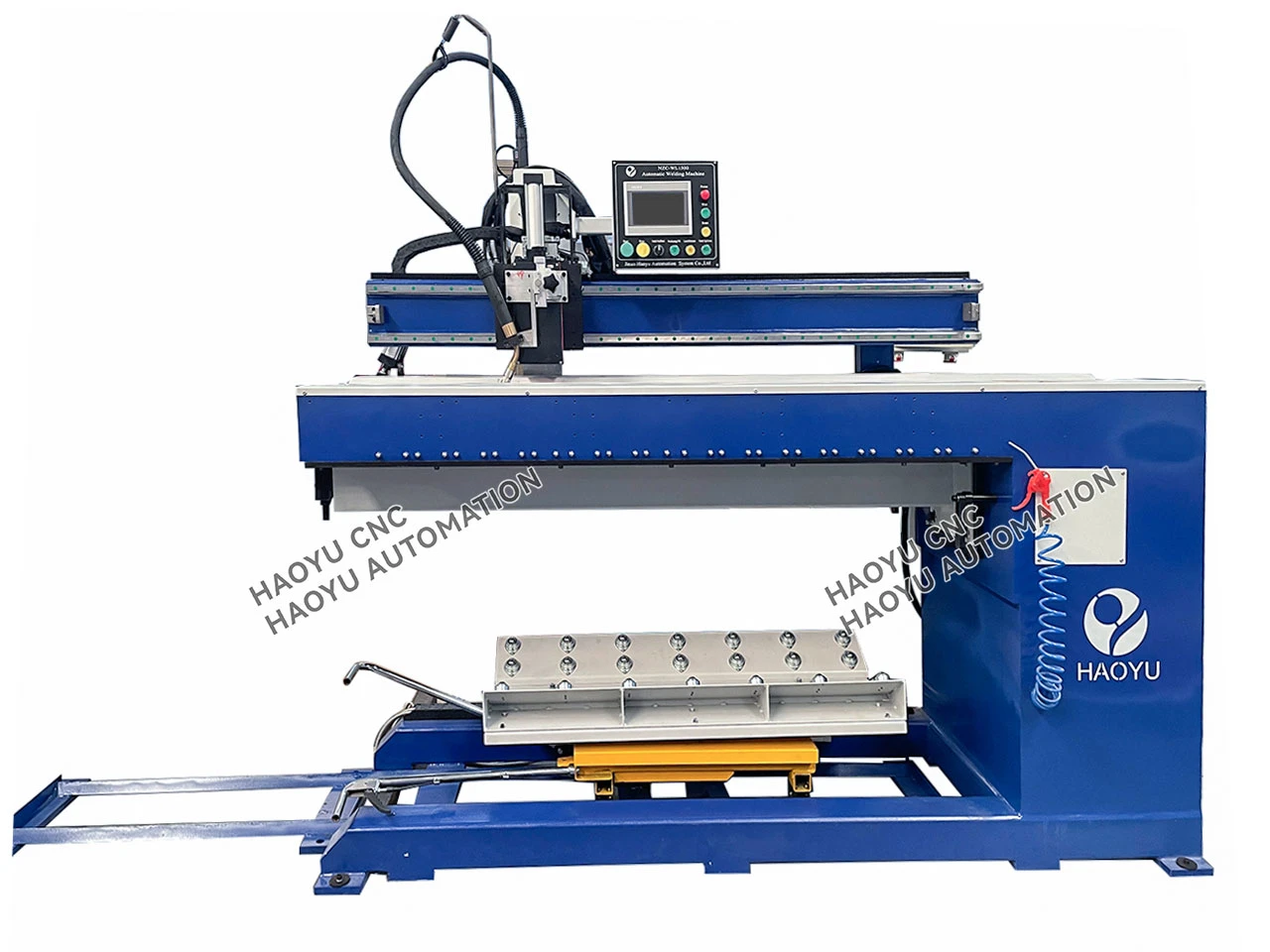

• 핵심 장비: 직선 심 용접기

공정 설명: 이 공정에는 압연 원통형 쉘의 세로 방향 맞대기 접합을 자동으로 용접하는 작업이 포함됩니다. 일반적으로 가스 차폐 용접과 같은 매우 효율적인 용접 방법을 사용하여 세로 이음매를 한 번에 형성하여 매끄럽고 강하며 결함이 없는 용접을 만듭니다.- 이는 원통형 쉘의 압력-지탱 용량을 보장하는 중요한 단계입니다.

3. 원주방향 심 용접

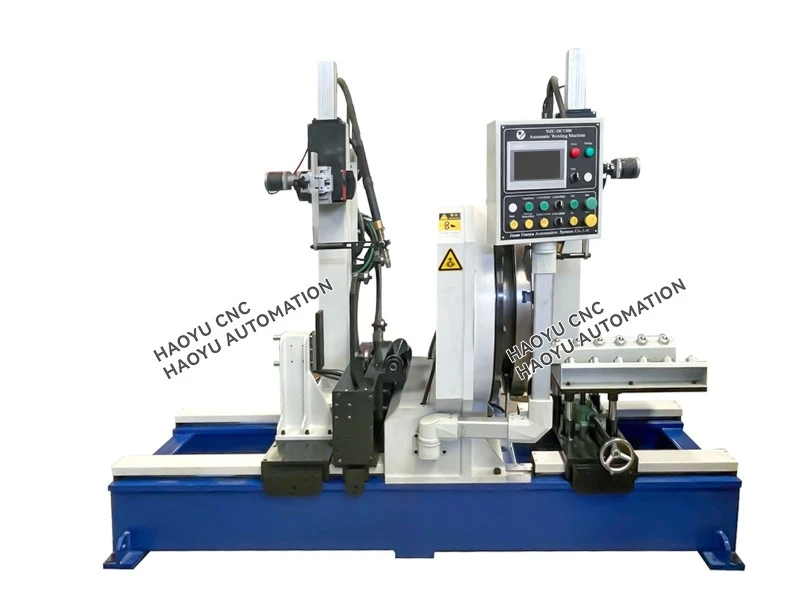

• 핵심 장비: 온수기 탱크 엔드 커버 링 솔기 용접 기계, 온수기 탱크 중간 파이프 원주 솔기 용접 기계

공정 설명: 이것은 실린더를 엔드 캡에 연결하는 핵심 단계입니다.

이중 원주 심 용접기: 실린더 양쪽 끝의 원주 심을 동시에 용접할 수 있어 효율성이 매우 높습니다. 대량 생산에 적합하며 양쪽 끝 용접의 대칭성과 품질 일관성을 완벽하게 보장합니다.

단일 원주 솔기 용접 기계: 실린더의 한쪽 끝에서만 원주 솔기를 용접하는 데 사용됩니다. 이는 더 큰 유연성을 제공하며 다양한-다양한 배치 생산 모델에 적합하며, -이중 원주 심 용접 기계의 보완 장치로 사용할 수도 있습니다.

4. 액세서리 용접

• 핵심설비 : 온수기 노즐 용접기, 실린더바디 가스노즐 용접기

프로세스 설명: 온수기 노즐 용접 기계: 입구 및 출구 파이프, 배수구(일반적으로 "노즐"로 알려짐)와 같은 주요 인터페이스를 용접하는 데 특히 사용되며 정확한 위치 지정, 안정적인 용접 및 누출-방지 작동을 보장합니다.

실린더 본체 가스 노즐 용접기: 온도 조절 장치, 압력 릴리프 밸브 및 기타 장치를 설치하기 위한 소형 연결 시트(일반적으로 '가스 노즐'로 알려짐) 용접에 특히 사용되며 고정밀 위치 지정 및 밀봉 용접도 필요합니다-.

• 높은 수준의 전문화 및 통합: 전체 생산 라인은{0}}온수기 제품의 특정 특성을 충족하도록 맞춤 설계되었으며, 각 프로세스를 원활하게 통합하여 완전한 생산 시스템을 형성합니다.
• 우수한 용접 품질: 자동화된 용접 장비를 활용하면 수동 용접의 불안정성을 효과적으로 방지하여 미적으로 보기 좋고 -강도가 높으며 잘 밀봉된 용접을 얻을 수 있어 제품 안전과 수명이 크게 향상됩니다.
• 뛰어난 생산 효율성: 압연부터 액세서리 용접까지 지속적인 자동화 작업으로 공작물 처리 시간과 클램핑 시간이 크게 단축되어 전반적인 생산 효율성이 크게 향상되고 대규모 생산 요구 사항을 충족합니다.-
• 안정적이고 신뢰할 수 있는 제품 일관성: 자동화된 생산은 모든 온수기 탱크의 용접 품질과 치수 정확도의 높은 수준의 일관성을 보장하여 제품 품질 안정성을 강력하게 보장합니다.
• 유연한 구성 옵션: 생산 라인은 고객의 특정 제품 사양, 용량 요구사항 및 예산에 따라 단일{0}}링 또는 이중{1}}링 용접기로 유연하게 구성하여 최고의 비용{2}}성능 비율을 달성할 수 있습니다.

• 온수기 탱크 엔드 커버 링 솔기 용접 기계

• 온수기 탱크 중간 파이프 원주 솔기 용접 기계

• 온수기 탱크 노즐 용접기
