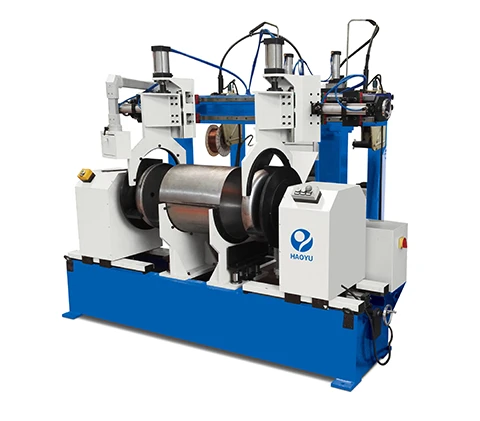

탱크를 위한 자동 CNC 원주 솔기 용접 기계

탱크 원주 용접기는 금속 탱크(예: 가스 탱크, 저장 탱크 및 압력 용기)의 원주 용접을 자동으로 용접하도록 특별히 설계된 고효율 자동화 장치입니다. 이 장비는 주로 탱크의 원통형 본체를 양쪽 끝의 엔드캡에 정밀 맞대기 용접하는 데 사용됩니다.

원주 용접기는 PLC 또는 CNC 시스템과 결합된 고정 용접 토치 및 회전 공작물을 사용하여 용접 프로세스를 자동화하고 표준화합니다.

가공물의 재질(탄소강, 스테인리스강, 알루미늄 합금) 및 용접 공정 요구 사항에 따라 이 장비에는 일반적으로 가스 차폐 용접(MAG/MIG), 아르곤 아크 용접(TIG) 또는 서브머지드 아크 용접(SAW) 전원이 장착됩니다.

가스 탱크 원주 방향 솔기를 예로 들면 다음과 같습니다.

1.주요 머신 베드 및 전송 메커니즘

• 침대: 고강도 강철 또는 주철로 제작되고 용접되고 노화 처리되어 스트레스를 완화하고 장기적인 안정성을-보장합니다.
• 스핀들 주축대: 감속기를 통해 공작물을 회전시키기 위해 스핀들을 구동하는 가변 주파수 속도-조절 모터 또는 서보 모터가 포함되어 있습니다. 스핀들에는 클램핑 장치(예: 공압 척)가 장착되어 있습니다.
• 심압대: 공작물 길이에 따라 베드 가이드 레일을 따라 이동하며, 공작물의 반대쪽 끝을 제자리에 고정하는 데 사용되어 회전 중 동심을 보장합니다. 일반적으로 공압 또는 수동 클램핑이 사용됩니다.

2.용접 작동 메커니즘:

• 교차 캐리지/조정 메커니즘: 용접 토치는 정밀 선형 가이드 슬라이드에 장착되어 있어{0}}수직, 수평, 앞뒤 방향으로 정밀한 미세 조정이 가능하여 다양한 직경과 용접 이음 위치의 오프셋을 수용할 수 있습니다.
• 용접 토치 발진기: 더 넓은 용접 이음새 적용 범위가 필요한 공정의 경우 진동 진폭, 속도 및 가장자리 체류 시간을 설정할 수 있는 발진기가 제공됩니다.

3. 전기 제어 시스템:

• 터치스크린(HMI) 인간{0}}기계 인터페이스와 결합된 PLC(프로그래밍 가능 논리 컨트롤러)를 기반으로 합니다. 작업자는 용접 전류, 전압, 속도, 용접 길이 등의 매개변수를 터치스크린에서 설정하고 여러 제품 레시피를 저장하여 생산 변경 중에 쉽게 불러올 수 있습니다.
• 자동 용접 시작점-감지, 용접 아크 종료(크레이터 채우기) 및 오류 경보 기능이 특징입니다.

4. 용접 전원 및 와이어 공급 메커니즘:

공정에 따라 적합한 용접 전원(OTC, Aotai, Panasonic, Lincoln 등)을 선택하십시오. 와이어 피더는 용접 와이어를 안정적으로 밀어 안정적인 아크 연소를 보장합니다.

5.렌더링

6. 참고용 기타 사항

우리는 귀하의 용접 요구 사항에 따라 적합한 용접 솔루션을 만들 것입니다.

YouTube 채널에서 더 많은 비디오를 시청하는 것을 환영합니다:https://www.youtube.com/@HAOYUWelding

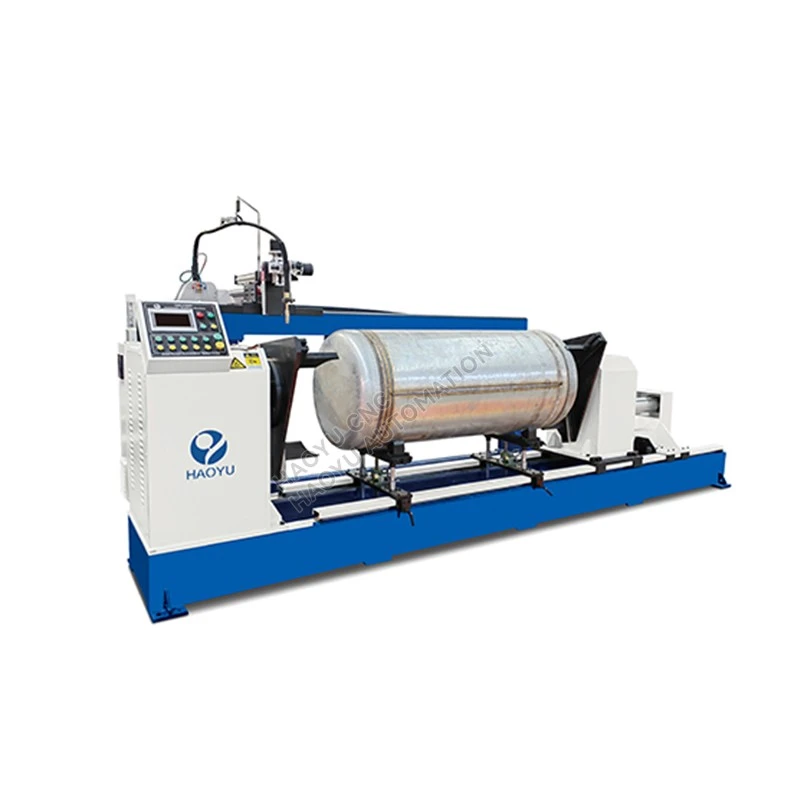

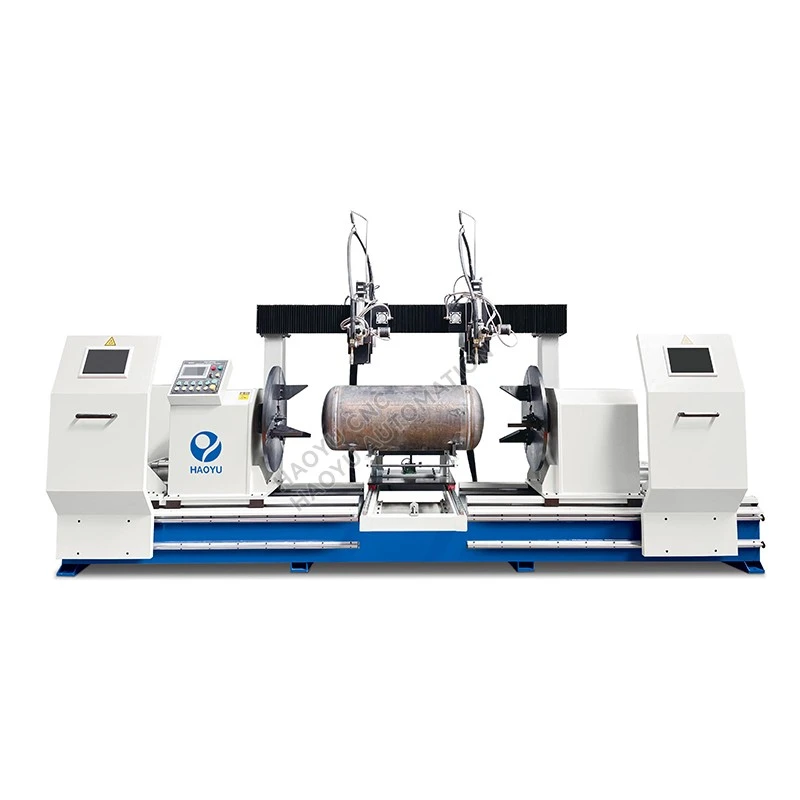

탱크 원형 솔기 용접 기계:
