CNC 자동 하드페이싱 용접기

CNC 자동 하드페이싱 용접기

I. 설명

클래딩 용접기는 특정 공작물 또는 프로세스 요구 사항에 맞게 설계된 자동 용접 장치입니다. 일반적으로 기계 시스템, 용접 전원, 와이어 공급 메커니즘, 제어 시스템 및 필요한 보조 장치로 구성됩니다. 핵심 목적은 마모된 부품을 수리하거나 새 부품의 표면 특성을 향상시키기 위해 부품 표면에 특수 특성(내마모성, 내식성, 고온 저항 등)을 가진 합금층을 자동으로 피복하는 것입니다.

II.기계 특징

• 작업물이 회전하는 동안 용접 토치는 고정되고 용접 위치는 수평입니다.
• 공작물은 고정 장치에 의해 고정 및 회전되며 범용 볼 브래킷에 의해 지지됩니다.
• 이 기계는 고전압 및 느린 와이어 공급 성능을 갖추고 있어 안정적인 아크 점화를 보장합니다. 기계는 또한 분화구를 채우기 위한 용접 전압과 전류가 낮습니다.
• 푸시-형 와이어 공급 모드를 채택하여 공급 안정성을 보장합니다.

III.기술 매개변수

IV.기계 구조

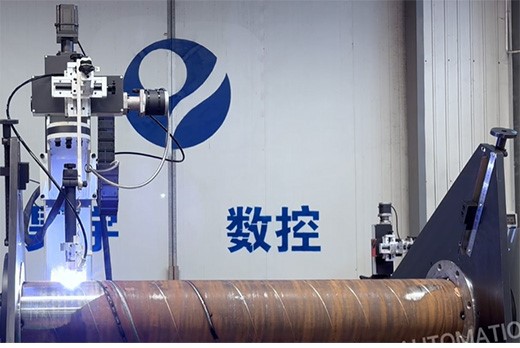

CNC 자동 하드페이싱 용접기

1. 용접 토치는 위아래로 조정할 수 있습니다 (공압 실린더). 보호 가스가 분출되는 동안 용접 와이어는 지속적으로 안정적으로 공급되며 아크는 공작물 모재에 접촉하는 순간 점화됩니다. 아크에 의해 발생된 집중된 고열 에너지는 용접 와이어와 모재 표면을 빠르게 녹여 용융 풀을 형성하고, 이는 전용 기계가 미리 설정한 경로를 따라 일정한 속도로 이동하며, 최종적으로 용융된 용접 와이어 금속은 층층이 쌓여 작업물 표면에 클래딩됩니다.

2.파이프는 회전 척으로 고정되고 롤링 휠의 브래킷으로 지지됩니다. 유니버설 볼은 유연하고 회전이 편리합니다. 파이프 길이에 따라 지지대 사이의 거리를 조정할 수 있습니다.

3. 진동 메커니즘은 스테퍼 모터, 볼 스크류 및 선형 레일 등으로 구성됩니다. 폐쇄형 구조를 채택하여 먼지와 스패터로부터 프로세스를 보호합니다. 토치 진동 주파수, 진동 범위, 진동 시간, 리프팅 거리, 리프팅 횟수는 CNC 시스템으로 제어할 수 있습니다.

4.효과 그림 표시

참고용 V.Vedio

CNC 자동 하드페이싱 용접기
